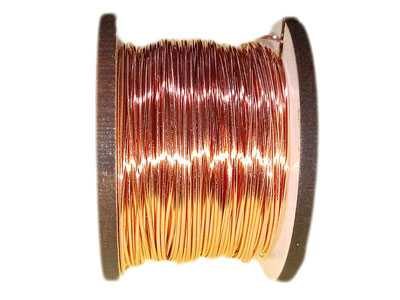

سیم و کابل مسی چیست؟ انواع، کاربردها و ویژگی‌های آن

+۳۰ سالسابقه

۹۹٪رضایت

۷۰۰+پروژه

مس، فلزی است که از زمان اختراع تلگراف و آهن ربای برقی، جایگاه ویژه ای در دنیای الکتریسیته پیدا کرده است. از سیم کشی های خانگی گرفته تا شبکه های پیچیده انتقال نیرو، سیم و کابل مسی به دلیل ویژگی های منحصربه فرد خود، انتخاب اول مهندسان و متخصصان بوده اند. این فلز با هدایت الکتریکی و حرارتی بالا، انعطاف پذیری قابل توجه و مقاومت در برابر عوامل محیطی، تضمین کننده عملکرد پایدار و ایمن سیستم های الکتریکی است. در این مقاله به بررسی انواع سیم و کابل مسی، کاربردهای گسترده و ویژگی های فنی آن ها می پردازیم تا با شناخت بهتر این محصولات، بتوانید متناسب با نیاز پروژه خود انتخابی آگاهانه و مطمئن داشته باشید.

⚡ هدایت الکتریکی و حرارتی بی نظیر مس بالاترین هدایت الکتریکی را در میان فلزات غیرگرانبها دارد.

🛡️ مقاومت در برابر خزش و خوردگی پایداری بالا در برابر تغییر شکل و زنگ زدگی.

🤸 چکش خواری و انعطاف پذیری امکان شکل دهی آسان به سیم و کابل های مختلف.

هدایت الکتریکی و حرارتی بی نظیر

مس با بالاترین میزان هدایت الکتریکی و حرارتی در بین فلزات غیرگرانبها، در جایگاه ویژه ای قرار دارد. این ویژگی باعث می شود سیم های مسی در مقایسه با سایر هادی ها، مقاومت کمتری در برابر جریان برق و گرما داشته باشند. در نتیجه، اتلاف انرژی به حداقل رسیده و کارایی سیستم های الکتریکی افزایش می یابد. این خاصیت در کاربردهایی مانند سیستم های برق رسانی، میله های صاعقه و مبدل های حرارتی که نیاز به انتقال سریع و مؤثر انرژی دارند، حیاتی است.

مقاومت در برابر خزش و خوردگی

یکی از مهم ترین مزایای مس، مقاومت بالای آن در برابر خزش و خوردگی است. خزش به تغییر شکل تدریجی یک فلز تحت فشارهای متناوب و تغییرات دما اطلاق می شود. مس، برخلاف فلزاتی مانند آلومینیوم، نرخ خزش بسیار پایینی دارد. این ویژگی از شل شدن اتصالات، افزایش مقاومت الکتریکی و گرم شدن بیش از حد در طول زمان جلوگیری می کند که ایمنی و پایداری سیستم را تضمین می نماید. علاوه بر این، مس به دلیل واکنش پذیری کم، در برابر زنگ زدگی و خوردگی نیز مقاوم است و برای استفاده در محیط های مرطوب و خورنده ایده آل است.

چکش خواری و انعطاف پذیری

مس فلزی بسیار انعطاف پذیر و چکش خوار است که به راحتی می توان آن را به اشکال مختلفی مانند سیم، نوار و رشته درآورد. این قابلیت شکل دهی بالا، امکان تولید انواع سیم و کابل مسی با کاربردهای متنوع را فراهم می کند. از سیم های نازک برای مدارهای الکترونیکی گرفته تا کابل های ضخیم برای انتقال قدرت، انعطاف پذیری مس نصب و استفاده از آن را در فضاهای تنگ و پیچیده آسان می سازد. این ویژگی به خصوص در سیم کشی ساختمان ها و لوازم خانگی که نیاز به مانورپذیری بالا دارند، بسیار با اهمیت است.

📌 سیم مفتولی

📌 سیم افشان

📌 کابل تخت

📌 کابل گرد

📌 سیم لاکی

📌 سیم نیمه افشان

سیم های مسی مفتولی (خشک)

سیم مفتولی، که به آن سیم خشک نیز گفته می شود، از یک رشته مسی منفرد و ضخیم تشکیل شده است که معمولا با عایق PVC پوشانده می شود. این نوع سیم به دلیل مقاومت مکانیکی بالا و عدم انعطاف پذیری زیاد، برای کاربردهایی که نیاز به ثابت ماندن سیم در یک مسیر مشخص است، مناسب است. از جمله کاربردهای رایج آن می توان به سیم کشی داخل تابلوهای برق، سیم کشی های توکار ساختمانی و مدارهای روشنایی اشاره کرد. پایداری بالای آن در برابر کشش و تغییر شکل، اطمینان از اتصالات محکم و بدون لغزش را فراهم می کند.

سیم های مسی افشان (انعطاف پذیر)

سیم افشان از تعداد زیادی رشته مسی نازک تشکیل شده است که به هم تابیده شده اند. این ساختار باعث می شود سیم افشان انعطاف پذیری بسیار بالایی داشته باشد و به راحتی خم شود. این ویژگی آن را برای کاربردهایی که نیاز به حرکت و انعطاف زیاد سیم است، مانند سیم کشی لوازم خانگی، کابل های متحرک و اتصالات داخل دستگاه ها، ایده آل می کند. سیم های افشان به دلیل سطح مقطع موثر بالا، هدایت الکتریکی خوبی دارند و در برابر شکستگی ناشی از خمش های مکرر مقاوم تر هستند.

کابل های مسی تخت و گرد

کابل های مسی از چندین سیم مسی تشکیل شده اند که با یک پوشش عایق بیرونی محافظت می شوند. کابل های گرد رایج ترین نوع هستند که در بیشتر کاربردهای صنعتی و خانگی برای انتقال برق به کار می روند. کابل های تخت نیز در مواردی که فضای محدودی برای نصب وجود دارد یا نیاز به ظاهر منظم تری است (مانند سیم کشی آسانسورها یا کابل های زیر فرش)، استفاده می شوند. برای افزایش طول عمر و جلوگیری از اکسید شدن، گاهی اوقات سیم های مسی داخل کابل ها با قلع پوشش داده می شوند.

سیم های لاکی (مخصوص ترانس و موتور)

سیم لاکی نوع خاصی از سیم مسی است که به جای عایق پلاستیکی ضخیم، با یک لایه بسیار نازک از لاک عایق پوشانده می شود. این سیم ها به دلیل حجم کم عایق، فضای بسیار کمی اشغال می کنند و برای سیم پیچی موتورهای الکتریکی، ترانسفورماتورها، رله ها و سلف ها ایده آل هستند. سیم های لاکی تحمل حرارتی بالایی دارند و می توانند در دماهای بالا بدون از دست دادن خواص عایقی خود کار کنند. این ویژگی آن ها را به گزینه ای عالی برای کاربردهای الکترومغناطیسی تبدیل می کند.

بررسی نمره های پرکاربرد (۱۶ تا ۲۴۰)

نمره بندی سیم و کابل مسی بر اساس سطح مقطع هادی مسی بر حسب میلی متر مربع انجام می شود. هر نمره، حداکثر جریان مجاز متفاوتی را می تواند از خود عبور دهد. برای مثال:

• سیم نمره ۱۶:اغلب در سیستم های ارتینگ یا چاه ارت کاربرد دارد و وزن تقریبی ۱۴۴ گرم در هر متر را دارد.
• سیم نمره ۲۵:مانند نمره ۱۶، برای چاه ارت استفاده می شود و وزن حدود ۲۲۵ گرم در هر متر دارد.
• سیم نمره ۳۵:از مس خالص تولید شده و برای کاربردهای با جریان بالاتر مناسب است. وزن هر متر آن حدود ۳۱۵ گرم است.
• سیم نمره ۹۵:با ۱۹ رشته سیم داخلی و سطح مقطع ۹۵ میلی متر مربع، برای انتقال جریان های قابل توجه به کار می رود.
• سیم نمره ۱۲۰:با وزن حدود ۱۰۸۰ گرم در هر متر، می تواند دمایی بین -۳۰ تا +۸۰ درجه سانتی گراد را تحمل کند.
• سیم نمره ۱۵۰ و ۱۸۵ و ۲۴۰: برای کاربردهای سنگین صنعتی و انتقال قدرت بالا استفاده می شوند و دارای ضخامت و استحکام مکانیکی بسیار بالایی هستند.

انتخاب نمره صحیح مستلزم محاسبه دقیق بار الکتریکی، طول مسیر و شرایط محیطی است تا از گرم شدن بیش از حد سیم و کابل جلوگیری شود.

اهمیت سطح مقطع در جریان دهی

سطح مقطع سیم، مهم ترین عامل تعیین کننده ظرفیت جریان دهی آن است. هرچه سطح مقطع بیشتر باشد، مقاومت الکتریکی کمتر شده و سیم می تواند جریان بیشتری را بدون گرم شدن بیش از حد عبور دهد. انتخاب سطح مقطع نامناسب می تواند منجر به افت ولتاژ، گرم شدن سیم و حتی آتش سوزی شود. جداول استاندارد مهندسی برق (مانند جداول NEC یا IEC) برای تعیین حداقل سطح مقطع مورد نیاز بر اساس جریان مصرفی و طول مدار ارائه شده اند. همواره توصیه می شود برای انتخاب دقیق، با یک متخصص برق مشورت کنید.

سیم کشی ساختمان و تاسیسات مسکونی

در سیم کشی ساختمان ها، مس به دلیل هدایت الکتریکی بالا و مقاومت در برابر حرارت، انتخاب اصلی است. سیم و کابل مسی در تمامی بخش های تاسیسات برقی، از پریزها و کلیدها گرفته تا روشنایی و سیستم های تهویه مطبوع، به کار می روند. استفاده از مس، ایمنی ساکنین را تضمین کرده و از خطراتی مانند آتش سوزی ناشی از گرم شدن بیش از حد سیم ها جلوگیری می کند. همچنین، طول عمر بالای سیم های مسی به معنای نیاز کمتر به تعویض و نگهداری است.

صنایع الکترونیک و مخابرات

در دنیای پرسرعت الکترونیک و مخابرات، مس نقش حیاتی در انتقال سریع و دقیق داده ها دارد. از بردهای مدار چاپی (PCB) در گوشی های هوشمند و کامپیوترها گرفته تا کابل های شبکه (مانند کابل های اترنت) و کابل های کواکسیال برای تلویزیون و اینترنت، مس به دلیل توانایی انتقال سیگنال با حداقل افت، بی رقیب است. سیم های لاکی مسی نیز در ساخت موتورهای کوچک، بلندگوها و انواع سنسورها کاربرد فراوان دارند.

خطوط انتقال نیرو و سیستم های ارتینگ

در شبکه های گسترده انتقال و توزیع برق، کابل های مسی فشار قوی و متوسط برای انتقال انرژی از نیروگاه ها به شهرها و صنایع استفاده می شوند. همچنین، در سیستم های ارتینگ (اتصال به زمین) برای حفاظت از افراد و تجهیزات در برابر خطرات الکتریکی، سیم های مسی با نمره های بالا به کار می روند. این سیم ها جریان های خطا را به زمین منتقل کرده و ایمنی را در برابر صاعقه و نوسانات برق تضمین می کنند.

✅ مزایای مس هدایت الکتریکی و حرارتی بالاتر. مقاومت عالی در برابر خزش و خوردگی. انعطاف پذیری و چکش خواری بهتر. اتصالات پایدارتر و ایمن تر.

⚠️ محدودیت های آلومینیوم هدایت الکتریکی پایین تر (نیاز به سطح مقطع بیشتر). مستعد خزش و شل شدن اتصالات. حساسیت بیشتر به خوردگی و اکسیداسیون. انعطاف پذیری کمتر و خطر شکستگی.

بررسی طول عمر و افت ولتاژ

مس به دلیل مقاومت کمتر، افت ولتاژ کمتری در طول مسیر انتقال برق ایجاد می کند، به خصوص در فواصل طولانی. این بدان معناست که انرژی با کارایی بیشتری به مقصد می رسد و تجهیزات در ولتاژ مطلوب کار می کنند. در مقابل، آلومینیوم به دلیل مقاومت بالاتر، افت ولتاژ بیشتری دارد که می تواند باعث کاهش کارایی و حتی آسیب به تجهیزات شود. از نظر طول عمر، سیم و کابل مسی به دلیل مقاومت بالا در برابر عوامل محیطی و مکانیکی، دوام بیشتری دارند و نیاز به تعویض کمتری خواهند داشت.

تحلیل ایمنی و ریسک آتش سوزی

یکی از مهم ترین تفاوت ها بین مس و آلومینیوم در بحث ایمنی است. آلومینیوم به دلیل نرخ خزش بالا، مستعد شل شدن اتصالات است. این شل شدگی می تواند منجر به افزایش مقاومت در نقطه اتصال، گرم شدن بیش از حد و در نهایت خطر آتش سوزی شود. همچنین، اکسیداسیون آلومینیوم در محل اتصال، لایه ای عایق ایجاد می کند که مقاومت را بالا برده و ریسک حرارت را افزایش می دهد. مس به دلیل پایداری بیشتر در اتصالات و مقاومت کمتر در برابر اکسیداسیون، گزینه ای به مراتب ایمن تر برای سیم کشی های داخلی و صنعتی محسوب می شود.

1️⃣ بررسی خلوص مسمس ۹۹.۹٪ خالص

2️⃣ تطابق با استانداردهاISIRI، IEC

3️⃣ عایق باکیفیتضخامت و جنس مناسب

4️⃣ گارانتی و خدماتپشتیبانی معتبر

تشخیص مس خالص از مس ناخالص

یکی از چالش های اصلی در خرید سیم و کابل مسی، اطمینان از خلوص مس به کار رفته است. متاسفانه برخی تولیدکنندگان برای کاهش هزینه، از آلیاژهای مسی با ناخالصی بالا (مانند مس با روکش آلومینیوم یا CCA) استفاده می کنند که خواص هدایتی و مکانیکی ضعیف تری دارند. برای تشخیص، به رنگ مس توجه کنید؛ مس خالص رنگی روشن و مایل به قرمز دارد. همچنین، با خراشیدن روکش، مطمئن شوید که تمام مغزی سیم مسی است. سیم های ناخالص معمولا وزن کمتری دارند و انعطاف پذیری آن ها کمتر است. خرید از برندهای معتبر و دارای گواهینامه، بهترین راه برای تضمین خلوص مس است.

اهمیت استانداردهای ملی و بین المللی

سیم و کابل مسی باید مطابق با استانداردهای ملی (مانند ISIRI) و بین المللی (مانند IEC) تولید شوند. این استانداردها، حداقل الزامات مربوط به جنس هادی، ضخامت و جنس عایق، مقاومت الکتریکی و تحمل حرارتی را مشخص می کنند. وجود نشان استاندارد بر روی محصولات، گواهی بر کیفیت و ایمنی آن هاست. استفاده از سیم و کابل های فاقد استاندارد می تواند منجر به خطرات جدی مانند آتش سوزی، برق گرفتگی و خرابی تجهیزات شود. همواره قبل از خرید، به علامت استاندارد و مشخصات فنی محصول دقت کنید.
